Cavo tv coassiale Messi e Paoloni MDN650 mm.6,6 Classe B mt.100
MESSI E PAOLONI
ART. MDN650AR100
Cavo coassiale schermato isolato per la ricezione del segnale tv digitale terrestre e satellitare.
Diametro cavo mm.6,6

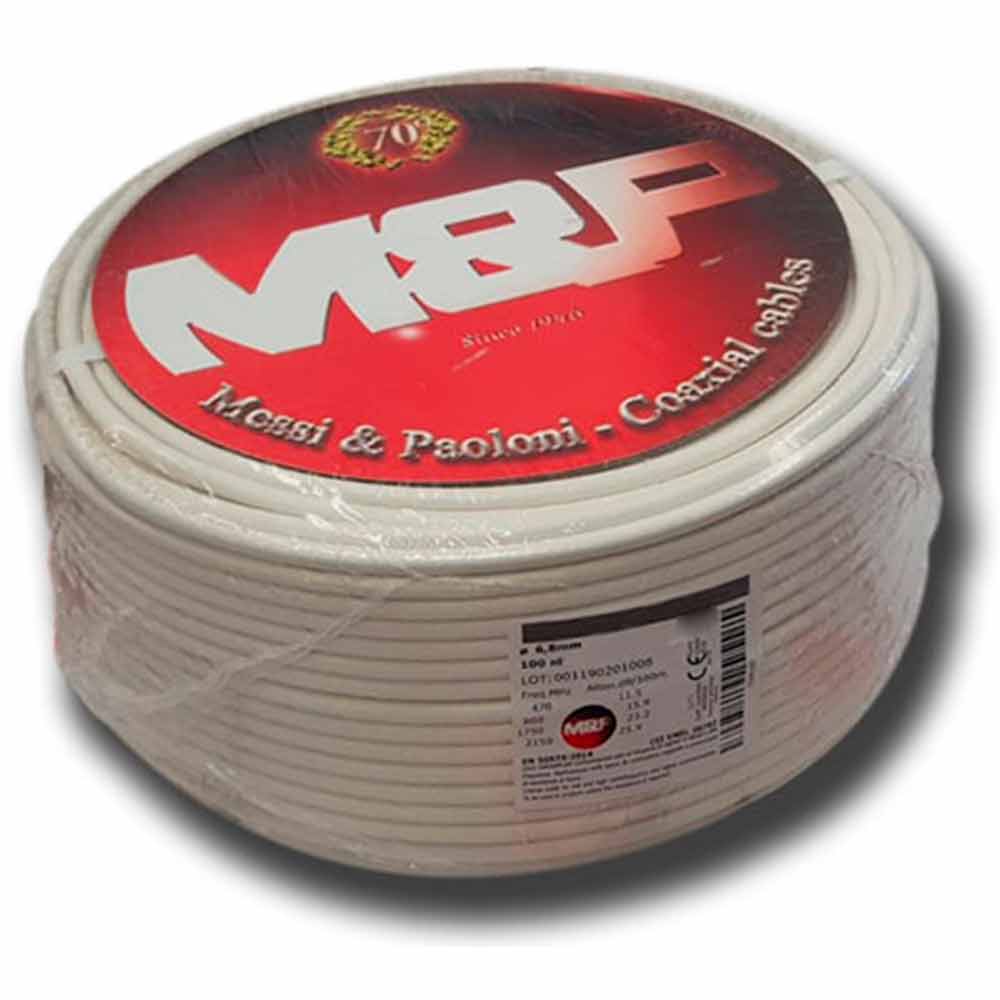

Rotolo 100 metri.

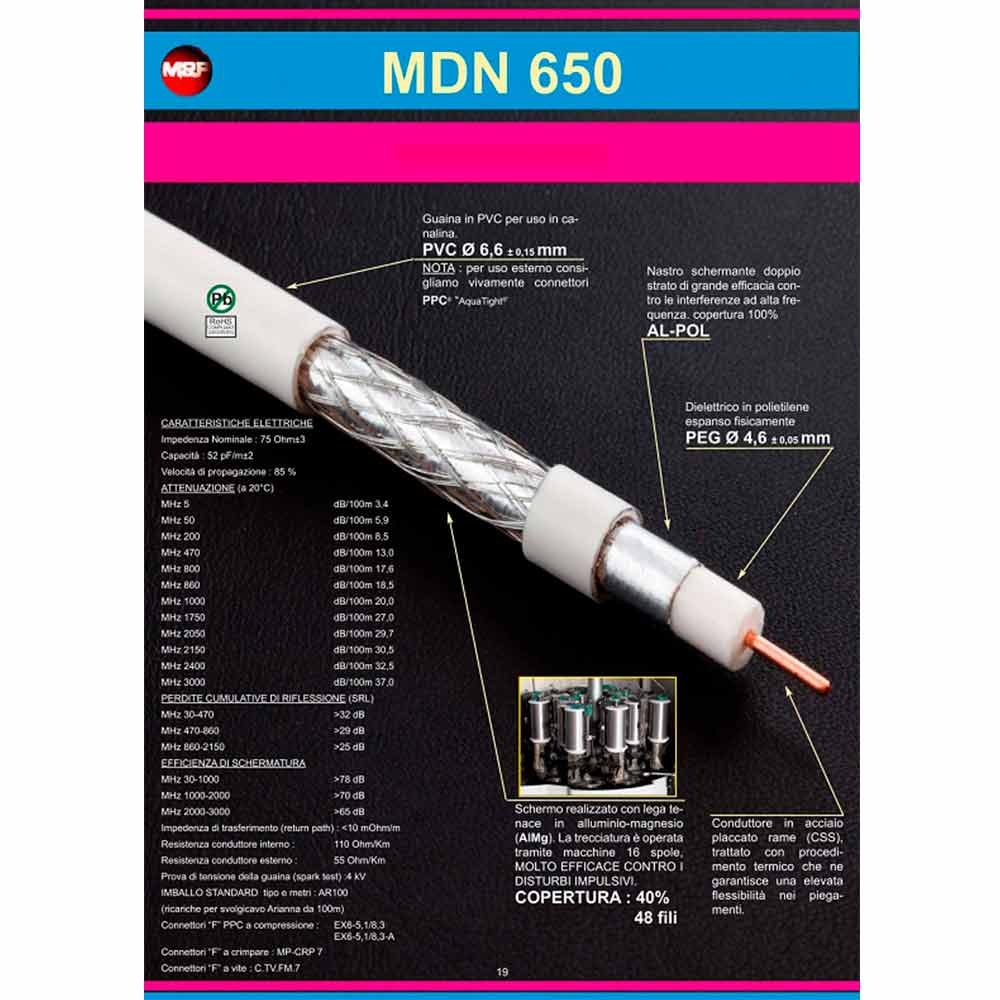

CARATTERISTICHE
Nastro schermante a doppio strato di grande efficacia contro le interferenze ad alta frequenza.
Copertura 100% AL-POL
Dielettrico in polietilene espanso fisicamente PEG ø4,6 mm.
Schermo realizzato con lega tenace in alluminio-magnesio (AIMg).
La trecciatura è operata tramite macchine 16 spole, molto efficace contro i disturbi impulsivi.
Copertura: 40% 48 fili
Conduttore in acciaio placcato rame (CSS) trattato con procedimento termico che ne garantisce un' elevata flessibilità nei piegamenti.
Caratteristiche tecniche
• Conduttore : CCS
• Classe: B
• Diametro conduttore : Ø 1,02 mm
• Isolamento : Alluminio / PET
• Diametro isolamento : Ø 4,70 mm
• Diametro esterno : Ø 6,6 mm
• Impedenza : 75 Ohm
• Velocità di propagazione : 85 %
Attenuazione (a 20°C)
• 5 MHz: 3,4 dB/100 mt.
• 50 MHz: 5,9 dB/100 mt.
• 200 MHz: 8,5 dB/100 mt.
• 470 MHz: 13 dB/100 mt.
• 800 MHz: 17,5 dB/100 mt.
• 1000 MHz: 20 dB/100 mt.
• 1750 MHz: 27 dB/100 mt.
• 2050 MHz: 29,7 dB/100 mt.
• 2150 MHz: 30,5 dB/100 mt.
• 2400 MHz: 32,5 dB/100 mt.
• 3000 MHz: 37 dB/100 mt.
Perdite cumulative di riflessione
• 30-470 MHz: >32 dB
• 470-860 MHz: >29 dB
• 860-2150 MHz: >25 dB
Efficienza di schermatura
• 30-1000 MHz: >78 dB
• 1000-2000 MHz: >70 dB
• 2000-3000 MHz: > 65 dB
• Impedenza di trasferimento: <10 mOhm/m
• Resistenza conduttore interno: 100 Ohm/Km
• Resistenza conduttore esterno: 55 Ohm/Km
• Prova di tensione della guaina: 4 Kv
• Metratura serigrafata sul cavo.
