Cavo tv coassiale Messi e Paoloni ST53/A mm.5 Classe B mt.100
MESSI E PAOLONI
ART. ST53/A
Cavo coassiale schermato isolato per la ricezione del segnale tv digitale terrestre e satellitare.
Diametro cavo mm.5

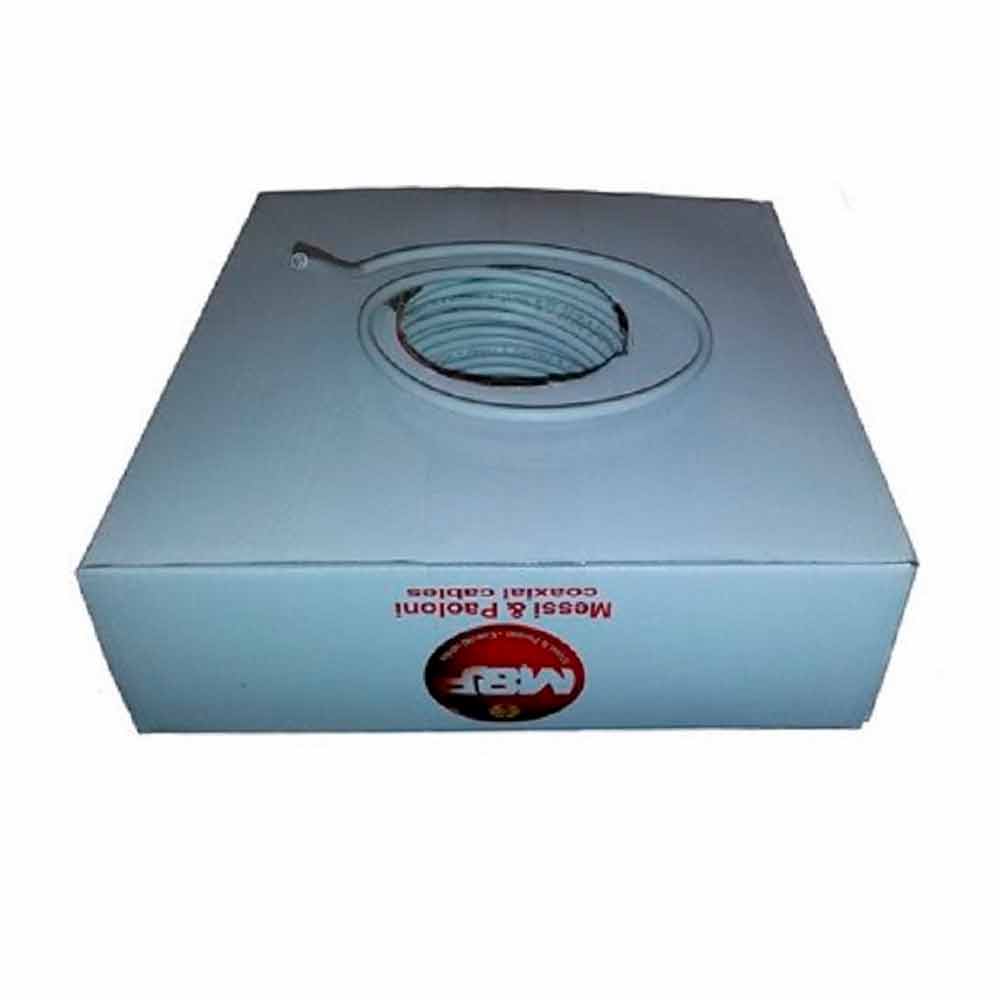

Matassa da 100 metri.

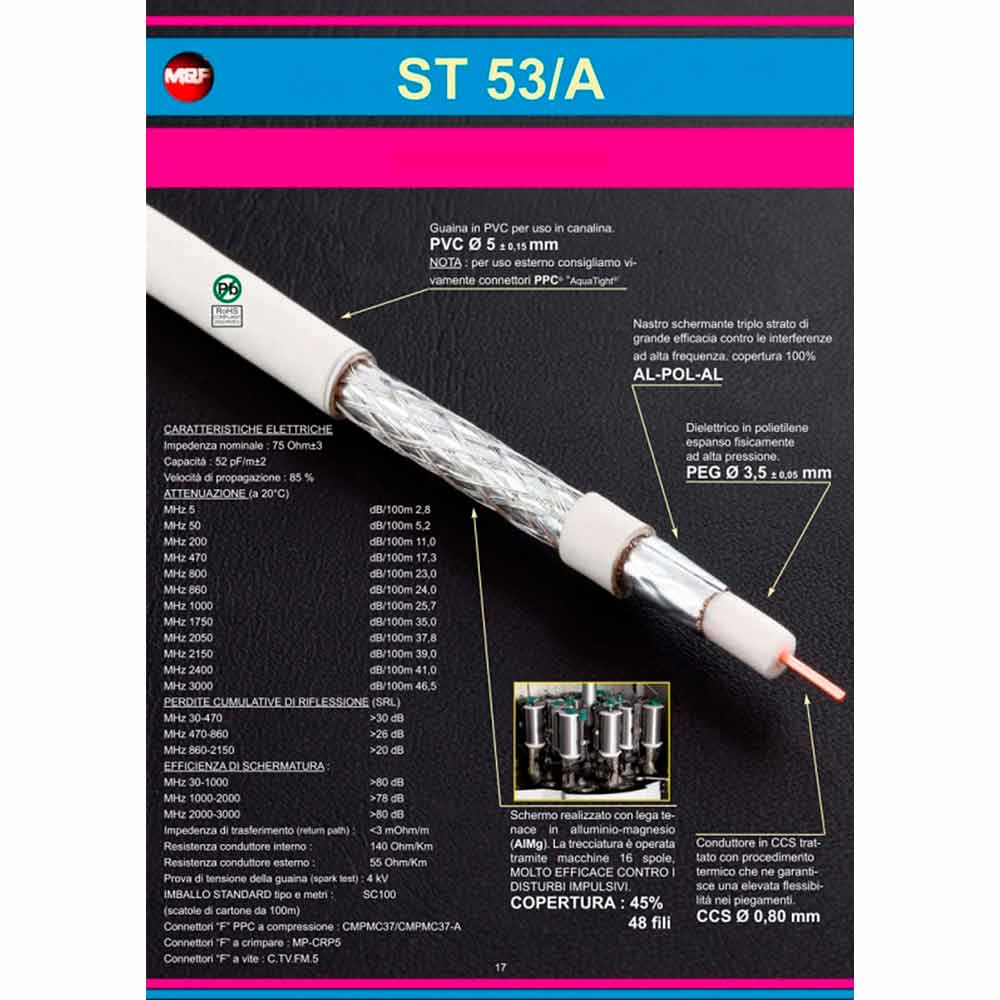

CARATTERISTICHE
Nastro schermante a doppio strato di grande efficacia contro le interferenze ad alta frequenza.
Copertura 100% AL-POL
Dielettrico in polietilene espanso fisicamente PEG ø3,5 mm.
Schermo realizzato con lega tenace in alluminio-magnesio (AIMg).
La trecciatura è operata tramite macchine 16 spole, molto efficace contro i disturbi impulsivi.
Copertura: 45% 48 fili
Conduttore in acciaio placcato rame (CSS) trattato con procedimento termico che ne garantisce un' elevata flessibilità nei piegamenti.
Caratteristiche tecniche
• Conduttore : CCS
• Classe: B
• Diametro conduttore : Ø 0,80 mm
• Isolamento : Alluminio / PET
• Diametro esterno : Ø 5 mm
• Impedenza : 75 Ohm
• Velocità di propagazione : 85 %
Attenuazione (a 20°C)
• 5 MHz: 2,8 dB/100 mt.
• 50 MHz: 5,2 dB/100 mt.
• 200 MHz: 11 dB/100 mt.
• 470 MHz: 17,3 dB/100 mt.
• 800 MHz: 23 dB/100 mt.
• 1000 MHz: 25,7 dB/100 mt.
• 1750 MHz: 35 dB/100 mt.
• 2050 MHz: 37,8 dB/100 mt.
• 2150 MHz: 39 dB/100 mt.
• 2400 MHz: 41 dB/100 mt.
• 3000 MHz: 36,5 dB/100 mt.
Perdite cumulative di riflessione
• 30-470 MHz: >30 dB
• 470-860 MHz: >26 dB
• 860-2150 MHz: >20 dB
Efficienza di schermatura
• 30-1000 MHz: >80 dB
• 1000-2000 MHz: >78 dB
• 2000-3000 MHz: > 80 dB
• Impedenza di trasferimento: <3 mOhm/m
• Resistenza conduttore interno: 140 Ohm/Km
• Resistenza conduttore esterno: 55 Ohm/Km
• Prova di tensione della guaina: 4 Kv
• Metratura serigrafata sul cavo.
